二十七、38CrMoAl钢表面搪瓷涂层的制备及性能

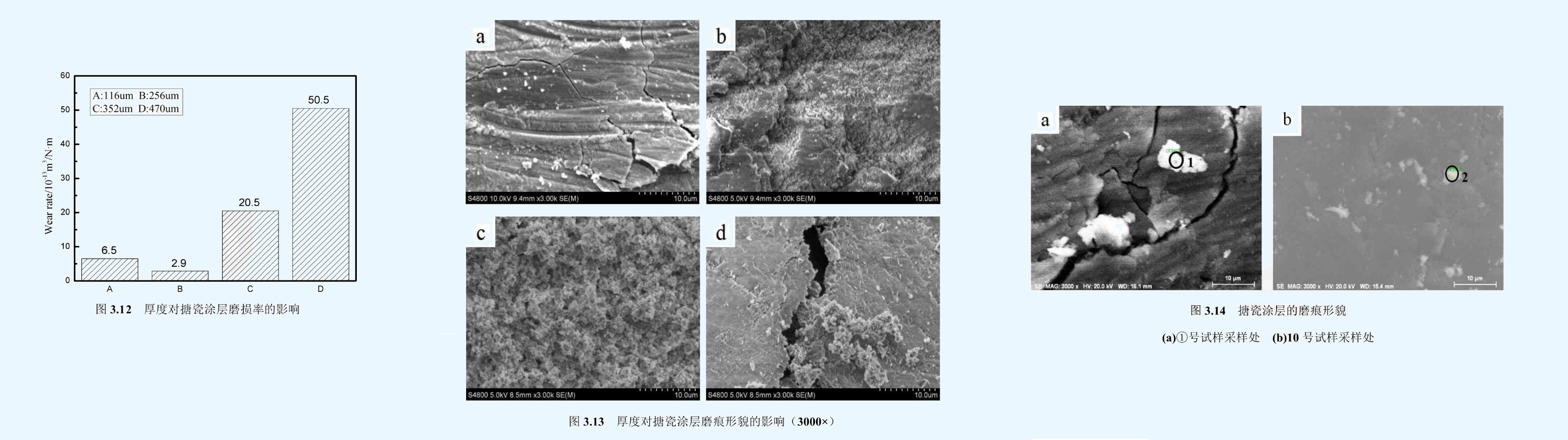

表3.3 显示了搪瓷涂瓷层厚度与磨痕几何尺寸的关系。其他工艺参数均相同，烧结温度900℃，保温时间45min。经计算，不同厚度搪瓷涂层的磨损率如图3.12所示。结合表3.3和图3.12可以看出，厚度为256μm的搪瓷涂层(10号试样)耐磨性最好，116μm、352μm、470μm搪瓷涂层的耐磨性依次降低。在对磨过程中，搪瓷涂层的硬度、与基体的结合强度是影响搪瓷涂层耐磨性的主要因素。其中，搪瓷涂层的硬度决定于搪瓷涂层的致密度，而气孔率是影响搪瓷涂层致密度的主要因素。当厚度为256um时，搪瓷涂层与基体结合紧密，在摩擦过程中搪瓷涂层不易剥落，而且瓷层平整无气孔且硬度最高，磨粒很难嵌入、刮伤搪瓷涂层表面，因而耐磨性最好；而厚度过低或过高都会使得搪瓷涂层疏松多孔、硬度较低，在摩擦过程中气孔、裂纹等缺陷部位的颗粒极易剥落、形成裂纹，并随着磨损时间的增加裂纹持续扩展、连通，最终导致搪瓷涂层脱落，因而耐磨性较差。
