二十六、38CrMoAl钢表面搪瓷涂层的制备及性能

                                                                                             表3.2 搪瓷涂层界面纵截面EDS 分析结果(质量分数)

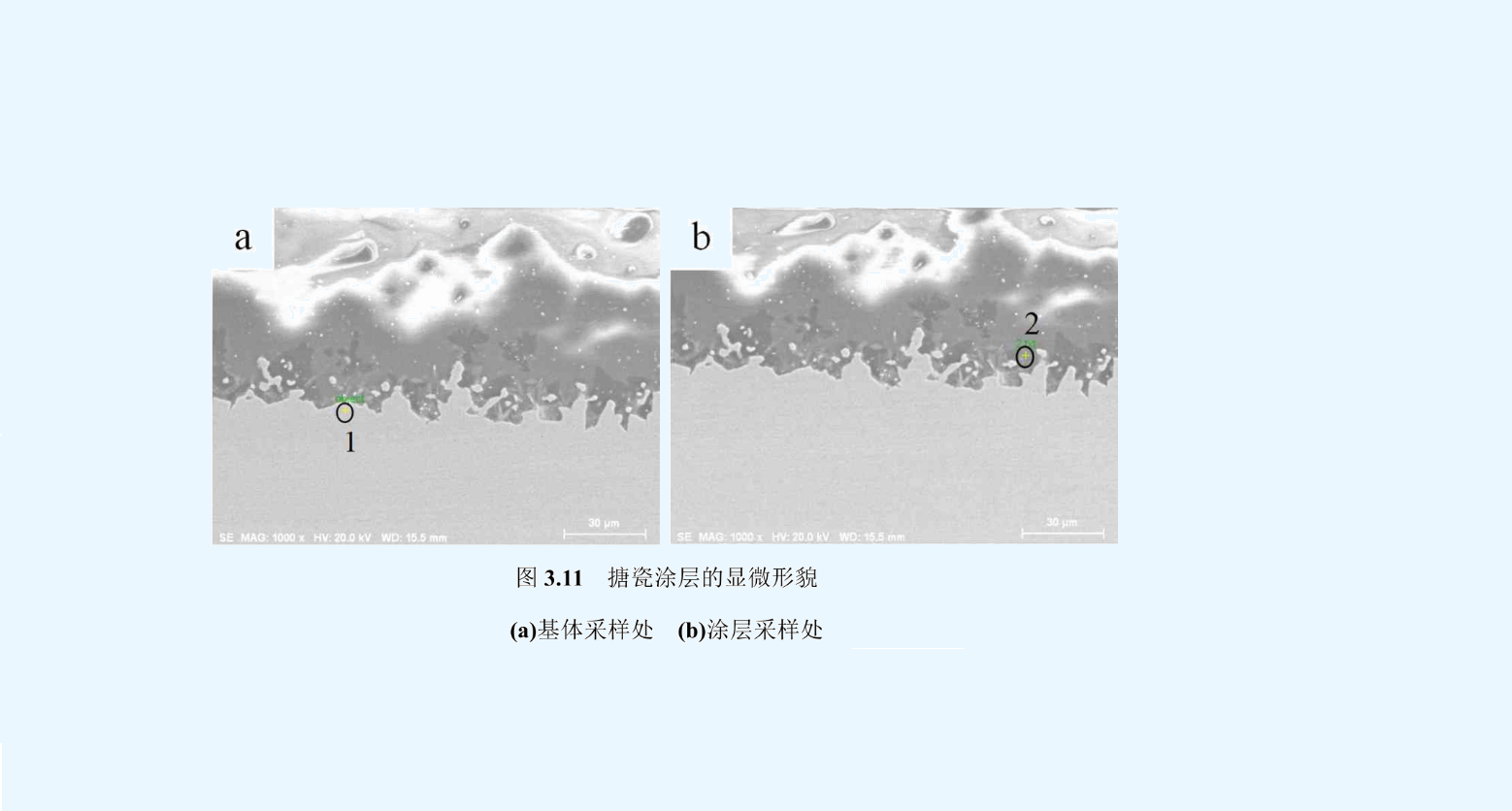

表3.2为搪瓷涂层横截面(图3.11)中1、2点的化学成分。

从表3.2可以看出，结合界面靠近基体的点1位置上有 Fe 、Si 、Ni 、O 、A1等元素，说明在烧结完成后瓷釉已经浸入到金属基体中。

结合界面靠近搪瓷涂层的点2处有 Si、O、Ti、Fe 等元素，Fe元素的存在(釉料中没有引入Fe 元素)说明烧结时金属基体也扩散到了搪瓷涂层中，

可见釉料与基体间发生了相互扩散、渗透现象，从而出现齿状物以紧密结合密着，这种元素间的强烈扩散使两者间的密着性能有了极大地提高。
