30、不同碳含量对BTC1冷轧搪瓷钢板组织性能的影响
日期：26-04-29 时间：03:57 来源： 进口杀菌搪瓷钢板
30、不同碳含量对BTC1冷轧搪瓷钢板组织性能的影响
4.2.1 实验装置和实验准备

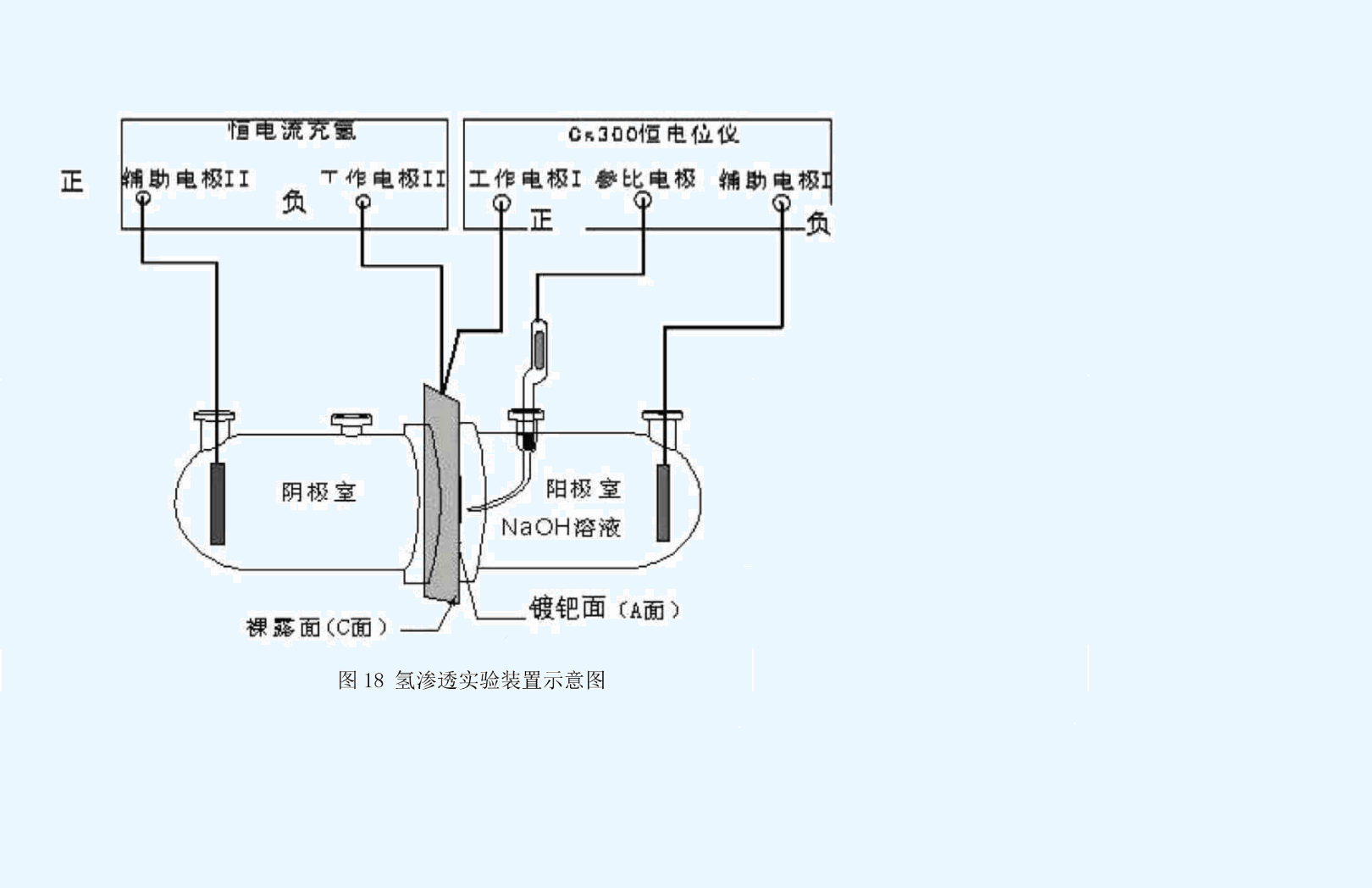

测定金属渗氢特性可以采用电化学方法，其实验装置如图18所示。薄片试样两边是两个不相通的电解池。左边是充氢池，电解充氢时试样A 面是阴极，通电 流 Ic后在A 面充氢进入试样。另一
电解池(右边)的试样 B 面加上阳极电位，这 样从A 面扩散过来的氢原子到达B 面后全部被电离，产生阳极电流Ia，记录下来 便可得到试样的氢渗透曲线。
1000#、1500#的砂纸打磨试样表面，去除表面氧化铁皮，并磨至镜面状态。水洗后用乙醇擦拭，吹干后放入1:3配比的盐酸溶液中，进行阴极化处理。阴极化处理完毕，将试样置于0.1mol/L 的
碱溶液中和5s 。然后用酒精擦拭，吹干后立即表面单面镀钯。
将试样放在如图18所示的氢渗透测量装置的阴阳极中间并固定，在左右两个电解池中各加入200ml 左右0.1mol/L 的 NaOH 溶液。试样两边是两个不相通的电 解池。左边是充氢池，电解充氢时
试样 A 面是阴极，通电流 Ic 后在A 面充氢进 入试样。另一电解池(右边)的试样C 面加上阳极电位，这样从A 面扩散过来的 氢原子到达B面后全部被电离，产生阳极电流 Ia，记录研究电极与辅
助电极间的 电流可得到氢渗电流与时间的关系曲线。分析该曲线，可测定得到氢有效扩散系 数 Deff(cm²/s)、扩散激活能Q(kJ/mol)、氢穿透滞后时间tT(s)、穿透时间 tb(s)、氢 陷阱参数a。
