27、Cr25Ni20Si2合金表面复合搪瓷涂层的制备及高温性能研究
日期：25-09-24 时间：10:01 来源： 进口杀菌搪瓷钢板
27、Cr25Ni20Si2合金表面复合搪瓷涂层的制备及高温性能研究
3.3 涂层的热震性能
根据GB/T11419-1989搪瓷耐温急变性测试方法，对两种搪瓷的热震性能进行了实验。热震性实验将炉温升至900℃，样品入炉，保温10分钟，出炉水冷(水温5℃)至室温(10℃)，再入炉升温，重复
20次。热震20次后，搪瓷/镀镍与未镀镍搪瓷均未发生脱落，两者的热震性能未见明显差异。
3.4 高温氧化性能及相结构分析

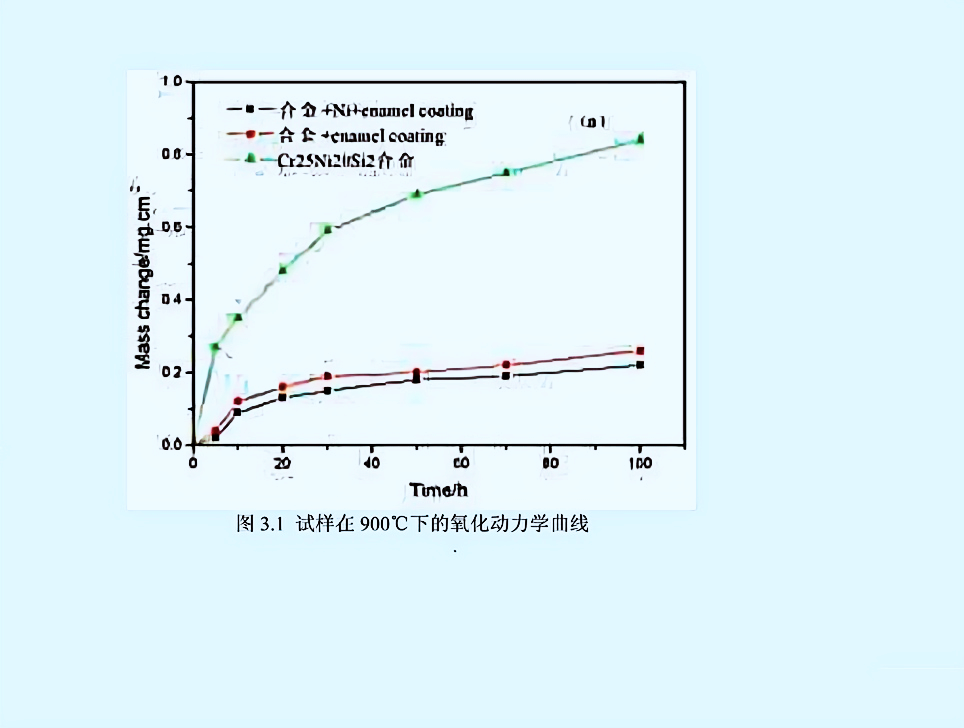

图3.1是试样在900℃下的氧化动力学曲线，表明Cr25Ni20Si2合金在高温下开始氧化速率很快，氧化到一定时间后，由于Cr含量达到25%，表面形成了致密的Cr₂O₃，氧化速率变缓。未镀镍搪瓷涂
层与镀镍后搪瓷涂层的氧化速率均比合金要低，镀镍后的搪瓷涂层更低一点。未镀镍搪瓷涂层在氧化 100h 后涂层表面已经起皱、发黑，在没有缺陷存在的地方其抗氧化能力依然很强。镀镍后的
搪瓷涂层在整个氧化过程中，涂层完整，颜色有所改变，由碧绿色变得更暗更深。搪瓷/镀镍涂层与未镀镍搪瓷涂层在900℃下氧化 100h 后，涂层均未发生脱落，搪瓷层结构致密，能有效阻挡氧
等向基体的扩散，因此二者均有较高的抗高温氧化性能。
合金在900℃氧化 100h 后表面氧化产物主要是Cr₂O₃、NiMn₂O₄。搪瓷/镀镍涂层在900℃氧化100h 后XRD图谱与之前的未氧化前搪瓷层的XRD图谱对比，多了两个相，一个是NiFe₂O₄和Ni。这是
镍在高温下长期扩散，最后达到了表面，一部分氧化， 一部分仍然是镍。未镀镍的搪瓷在900℃氧化 100h 后与之前的未氧化前搪瓷层的XRD图谱对比，峰值加高，非晶峰消失，峰位一致。因此
只是结晶更完全，未有新的物质生成。
