三十八、38CrMoAl钢表面搪瓷涂层

三十八、38CrMoAl钢表面搪瓷涂层的制备及性能

日期：24-07-22 时间：02:52 来源：进口杀菌搪瓷钢板

三十八、38CrMoAl钢表面搪瓷涂层的制备及性能

热处理工艺对搪瓷涂层硬度与耐磨性的影响（1）

1、前言

通过第三、四章的工艺优化分别制得了最佳搪瓷涂层（10号试样）、最佳稀土改性搪瓷涂层（IV 号试样），其制备工艺分别为：烧结温度900℃，保温时间45min，搪瓷涂层厚度256μm，烧结

温度870℃，保温时间30min，搪瓷涂层厚度256 μm，稀土添加量2%。热处理可有效改善瓷釉中的晶体数量与大小，进而提高搪瓷涂层的耐蚀与耐磨性能。本章主要探讨热处理工艺对搪瓷涂

层耐磨性能的影响，分别选取10号试样、IV号试样进行热处理，以期得到耐磨性能更高的搪瓷涂层，为注塑机螺杆获得更高耐磨性的搪瓷涂层提供理论依据。

2、热处理对搪瓷涂层硬度的影响

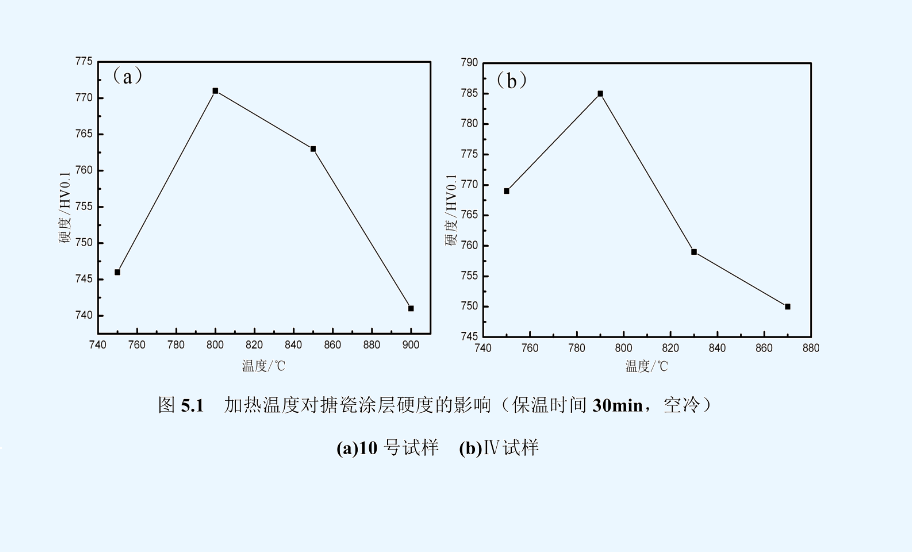

10号试样、IV号试样的热处理工艺参数列于表5.1，热处理后这两种搪瓷涂层的硬度值见图5.1。从图5.1中可看出，对于10号试样而言，当热处理温度为800℃时，硬度值最大，对应于10-2号试

样；对于IV号试样而言，当热处理温度为790℃时，硬度值最大，对应于IV-2号试样。

表5.1 搪瓷涂层热处理工艺参数

试样编号	热处理温度/℃	保温时间/min	冷却方式
10-1	750	30	空冷
10-2	800	30	空冷
10-3	850	30	空冷
10-4	900	30	空冷
IV-1	750	30	空冷
IV-2	790	30	空冷
IV-3	830	30	空冷
IV-4	870	30	空冷

上一篇：三十七、38CrMoAl钢表面搪瓷涂层的制备及性能下一篇：三十九、38CrMoAl钢表面搪瓷涂层的制备及性能

三十八、38CrMoAl钢表面搪瓷涂层的制备及性能

跟此产品相关的产品 MORE+

搪瓷钢板

杀菌搪瓷钢板

抗菌板

杀菌板
