三十一、38CrMoAl钢表面搪瓷涂层的制备及性能

搪瓷涂层耐腐蚀性能评价（2）

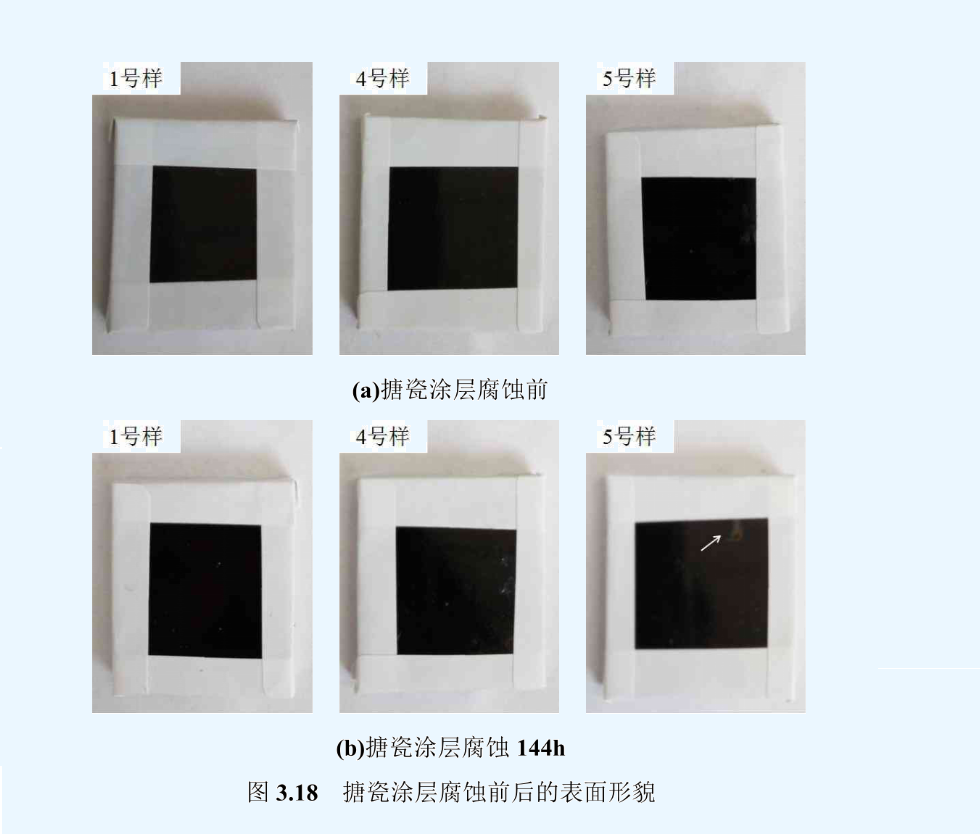

图3.18为搪瓷涂层的中性盐雾腐蚀前后形貌。从图中可以看出：盐雾试验进行到 144h 时，5号试样表面有轻微的腐蚀痕迹，腐蚀出现在表面边角处，1号试样、4号试样表面均没有明显的腐蚀痕迹。

经观察与计算，5号试样搪瓷涂层的Rp/RA为9/4sA，即超过总面积0.1%的基体金属被腐蚀，剩余部分超过该面积2.5%的涂层受到轻度腐蚀， 1号试样、4号试样搪瓷涂层的Rp/RA均为10/9 vs E，即

未见基体金属腐蚀，有非常轻度的涂层表面点蚀。结合上述的10号试样搪瓷涂层的Rp/RA（10/10 vs B），可得出结论：10号试样搪瓷涂层的耐蚀性最好，1号试样、4号试样的搪瓷涂层次之，5号

试样搪瓷涂层的耐蚀性最差。这可能是因为5号试样边角处存在贯穿的气孔，腐蚀介质通过贯穿部位浸蚀瓷层进而浸蚀基体；1号试样、4号试样很难看见腐蚀迹象，推测是因为搪瓷涂层表层的气孔

为贯穿到基体处，因而对腐蚀介质的机械阻挡作用保护基体未被腐蚀，仅有非常轻度的表层点蚀。

上一篇：三十、38CrMoAl钢表面搪瓷涂层的制备及性能下一篇：三十二、38CrMoAl钢表面搪瓷涂层的制备及性能

三十一、38CrMoAl钢表面搪瓷涂层的制备及性能

三十一、38CrMoAl钢表面搪瓷涂层的制备及性能

跟此产品相关的产品 MORE+

搪瓷钢板

杀菌搪瓷钢板

抗菌板

杀菌板
