耐酸性能试验与分析②

②耐酸性试验结果与分析

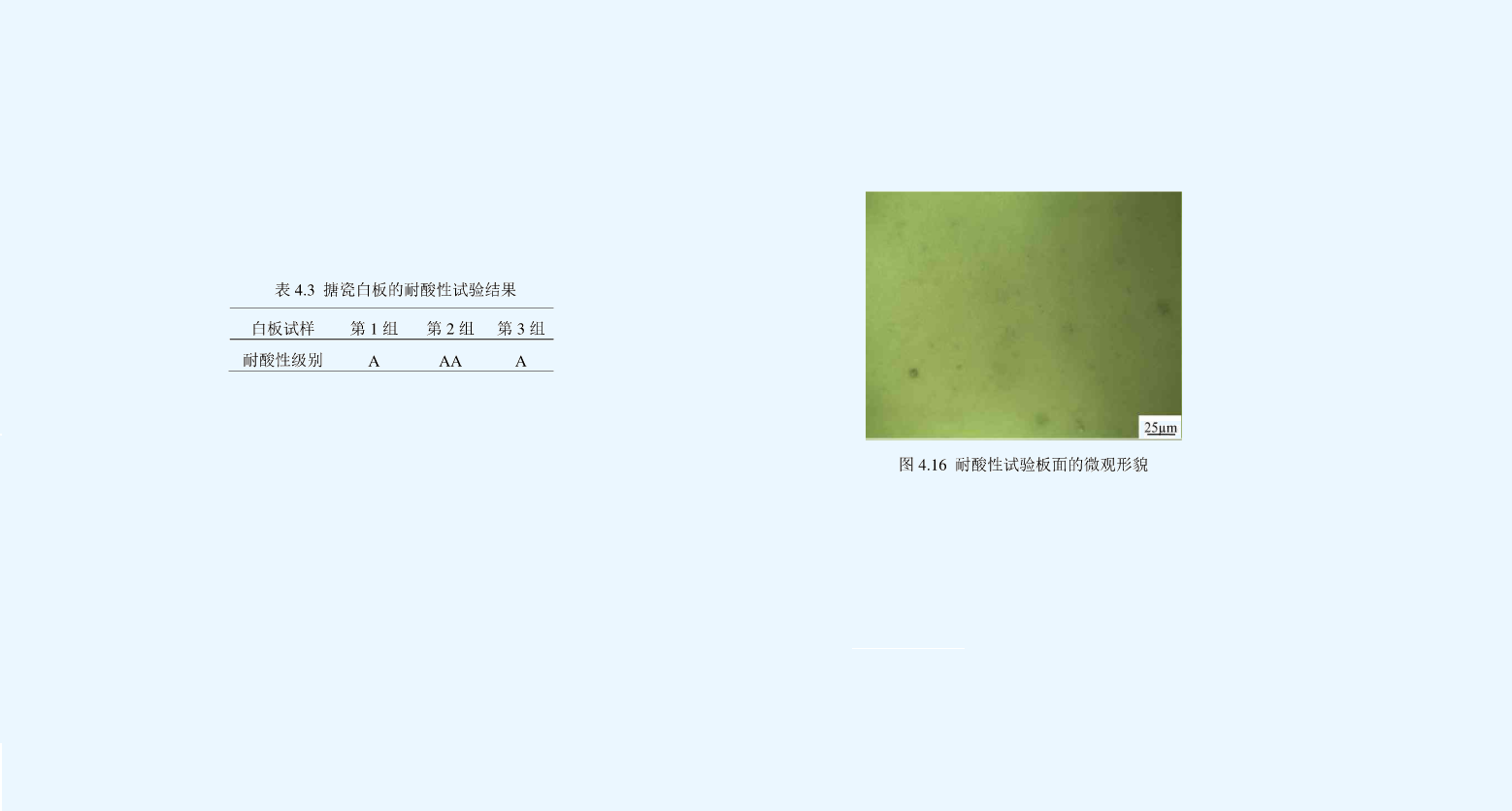

耐酸性试验结果如表4.3所示。从中可知，三组试样都具有较好的耐酸性，均达到了A级或以上。搪瓷白板第2组试样经耐酸试验之后，目测没有失光，耐酸性为AA级；第1组和第3组试样有轻微光泽变化，但在白炽灯试验中并未出现模糊影像；铅笔试验中，用拧干的湿巾擦拭铅笔笔迹的难易程度与未经试验区域的一样，故板面瓷层的耐酸等级为A级。

第1组试样的金相显微表面形貌如图4.16所示，可以发现，瓷层表面光泽均匀、平滑，仅有少量灰色的气孔，表明高性能搪瓷白板的耐酸性能优良。当瓷层处于酸性浸蚀环境下，H*将会与瓷层中的硅氧键结合，在瓷层表面上，形成可阻止H+侵蚀瓷釉基本网络架构的硅醇结构。硅醇结构的形成与瓷釉中SiO2含量有关，若SiO含量过低，难以形成硅醇结构，瓷层会逐渐受到H的腐蚀。此外，瓷层中的大量均匀分布的TiO2晶体可以增强瓷层的耐酸性。因为TiO2的钝态区面积较大，不能与酸中的Ht发生化学反应，可以阻碍Ht进入瓷釉硅酸盐的连续网络骨架中，减弱腐蚀作用。
