6、覆铝钢板搪瓷研制及密着性研究
1.3.2覆铝钢板制造工艺
文献还介绍了覆铝钢板的制造工艺，具体工序和技术参数如下：
钢板成份选择(钢板厚度未限制)→热浸镀铝(760'C、5s，铝层厚度未限制)一镀铝钢板轧制(压缩量10~80%)一轧制后再结品(480~570C，10h)实验用覆铝钢板厚度为0.5mm。经钢带开卷退火→还原
处理一热浸镀一气压处理一水冷一平整的热处理工艺得到覆铝钢板。镀铝层厚度20um左右，铁一铝一硅合金层0.5~10um。镀铝槽温度为700~723*C，槽内含硅量为8~9%。
轧制处理。钢板镀铝后其铝层结构如同铸造结构，内部难免含有显微针孔与未镀上铝层部分，延展性很差，冷加工时易产生裂纹，在涂搪烧成后将产生泡孔缺陷。镀铝钢板经轧制处理，通过体
积变化填充铝层内未镀部分和针孔，使组织致密，消除裂纹成因。轧制压缩量控制在20~70%，一方面镀铝层被细微分开，以防止冷加工成型中山合金层引起的裂纹与剥落，另一方面可降低金属
的再结晶温度，抑制热处理过程中合金层的尘长。
再结晶退火处理。目的为消除因轧制处理引起的加工硬化组织及应力、改善延展性，并通过晶粒再结晶彻底消除铸造组织。铝层与钢板的再结晶温度范围是不同的，如果不需要深加工，则按铝
的再结晶温度下退火制度对覆铝钢板进行热处理，当需要深拉成型时，则使镀铝钢板在钢板的再结晶温度下作退火处理。
1.4覆铝钢板搪瓷生产工艺简介
覆铝钢板搪瓷分为单板型和复合型。单板型覆铝钢板搪瓷可以直接使用，如用于船体甲板，室内墙壁装饰板材料。而大多数用于建筑装饰的覆铝钢板搪瓷都采用复合型即在单板覆铝钢板搪瓷板
的另一侧附加另一种芯材。
1.4.1单板覆铝钢板搪瓷生产工艺

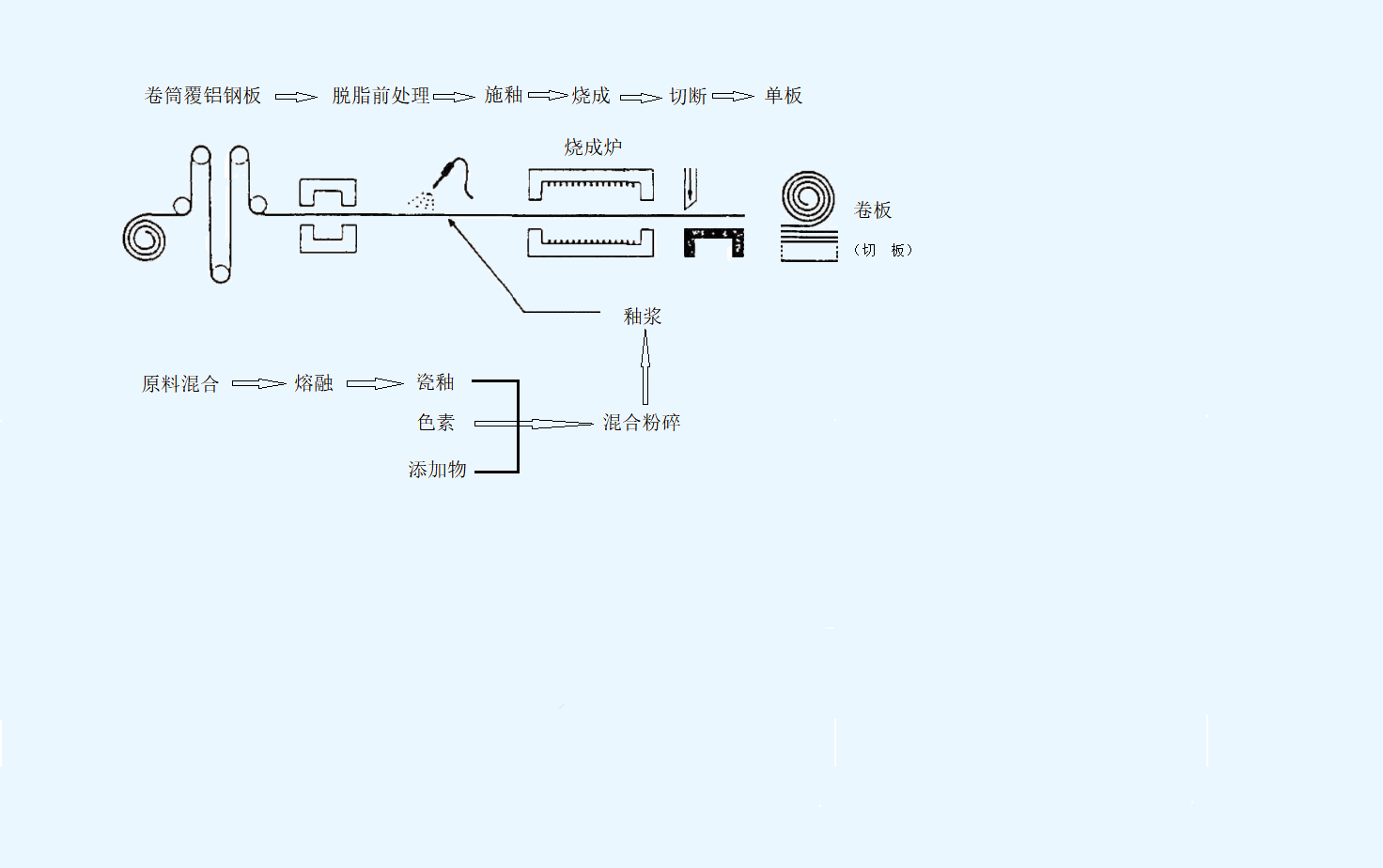

单板尘产工艺流程为:
原料卷材一予处理一涂搪一烧成一切割一卷成板材。
