33、不同碳含量对BTC1冷轧搪瓷

33、不同碳含量对BTC1冷轧搪瓷钢板组织性能的影响

日期：26-04-30 时间：12:20 来源：进口杀菌搪瓷钢板

33、不同碳含量对BTC1冷轧搪瓷钢板组织性能的影响

4.2.4实验结果

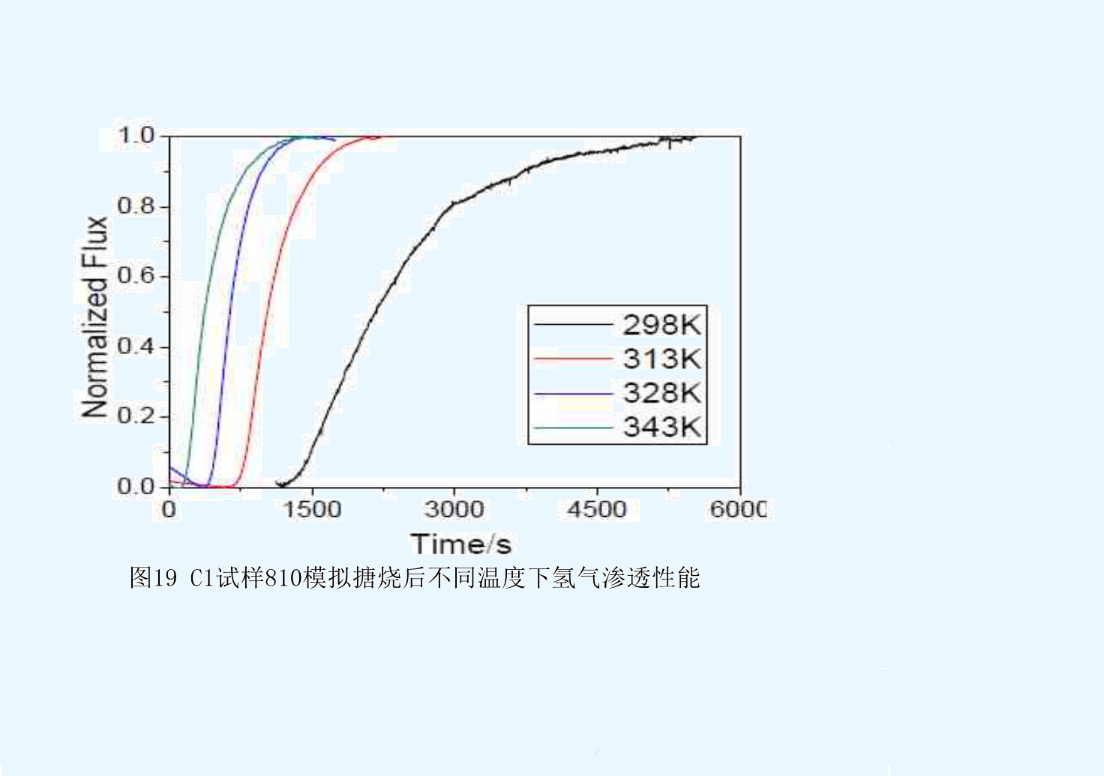

利用氢渗透实验装置对C1和C2搪瓷钢板的氢渗透性能测试，测试温度分别为298K、313K、328K、343K(即25℃、40℃、55℃、70℃)，其中C1试样810℃模拟搪烧结果如图19所示，从图19可

以看出该试样的氢渗透性能随着实验温度的升高而下降，然后依次实验并将所有实验结果归一化处理后，所有试样的氢渗透性能结果见表4，通过表4的数据我们可以很容易看出，随着实验温

度升高，C1、C2系列的冷轧搪瓷钢的氢渗透时间都在降低，根据相关研究表明：折算成1mm的氢渗透时间在6.7分钟或者氢在钢板中的扩散系数小于2.0×10⁶cm²s，都被认为是具有良好的抗鳞

爆性能。通过表6可以看出，在相同的实验温度下，不同温度模拟搪烧对氢渗透性能影响并不显著，但当模拟搪烧温度到 850℃时，氢气渗透性能开始有下降趋势， 870℃下降更加明显，这可

能随着搪烧温度升高，搪瓷钢板内大颗粒的第二相粒子开始减少，特别是TiN和TiC或者Ti(C，N)这样复合第二相粒子减小有关，而这些第二相粒子的具有很强吸附氢原子能力，然后更小的第

二相粒子溶解聚集成稍大的第二相粒子，单位体积内的第二相粒子总数在减小，所以造成了氢渗透性能的下降。实验还表明当使用温度达到70℃时，氢渗透性能恶化很严重，基本就不具备良

好的抗鳞爆性能。

表6 试样在不同温度下氢渗透时间(分钟)

试样编号	实验温度 25℃	实验温度 40℃	实验温度 55℃	实验温度 70℃
C1-810	24.9	13.5	8.1	3.6
C1-830	25.5	14.2	9.2	4.1
C1-850	22.6	12.5	7.8	3.8
C1-870	21.7	12.6	7.6	4.2
C2-810	38.7	21.9	13.1	5.5
C2-830	37.9	22.1	12.9	5.8
C2-850	35.6	19.8	11.7	5.6
C2-870	35.8	20.1	10.9	6.0

表7试样在不同温度下扩散系数(10⁶cm²s)

试样编号	实验温度25℃	实验温度40℃	实验温度55℃	实验温度70℃
C1-810	0.724	1.141	1.759	4.254
C1-830	0.732	1.208	1.864	4.352
C1-850	0.764	1.372	1.947	4.459
C1-870	0.812	1.398	2.014	4.547
C2-810	0.497	0.985	1.744	3.267
C2-830	0.518	1.016	1.806	3.315
C2-850	0.504	1.139	1.854	3.552
C2-870	0.516	1.127	1.769	3.627

通过表7我们可以看出，在相同的试验温度下， C1、C2系列搪瓷钢搪烧后，扩散系数变化不明显，基本和氢渗透时间保持一致，但是扩散系数随着试样温度升高而急剧变大，说明温度对扩散系数很敏感。

上一篇：32、不同碳含量对BTC1冷轧搪瓷钢板组织性能的影响下一篇：没有了

33、不同碳含量对BTC1冷轧搪瓷钢板组织性能的影响

跟此产品相关的产品 MORE+

搪瓷钢板

杀菌搪瓷钢板

抗菌板

杀菌板
