24、不同碳含量对BTC1冷轧搪瓷

24、不同碳含量对BTC1冷轧搪瓷钢板组织性能的影响

日期：26-03-24 时间：03:20 来源：进口杀菌搪瓷钢板

24、不同碳含量对BTC1冷轧搪瓷钢板组织性能的影响

3.2.4模拟搪烧后的组织（4）

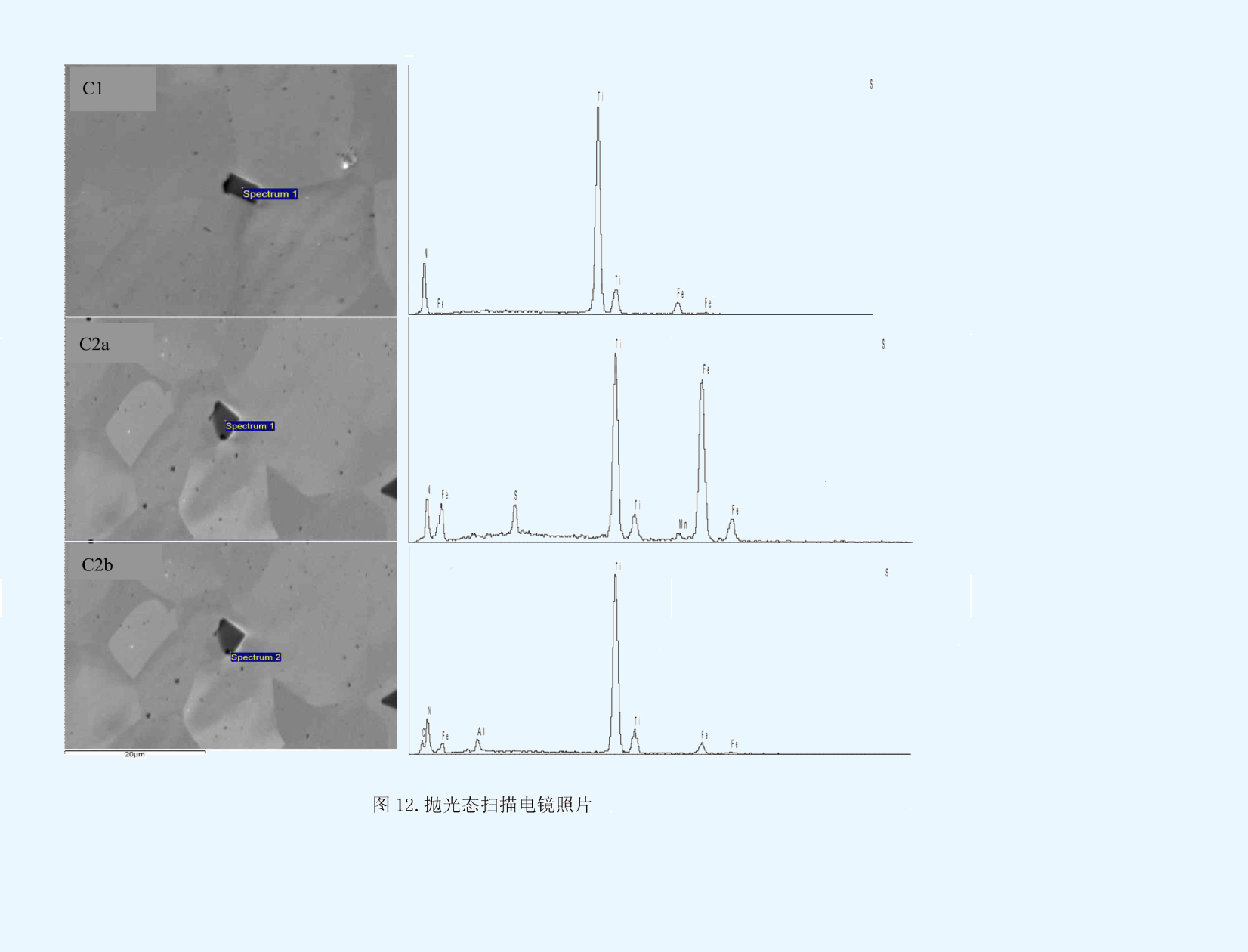

图12是C1、C2搪瓷钢模拟搪烧抛光态的扫描电镜能谱分析结果，从图12C1来看，C1系列搪瓷钢中较大的第二相粒子主要以TiN为主，形貌上呈现规则的矩形，颜色灰度均匀，分布于

晶粒交接的晶界处。而 C2系列的搪瓷钢图12C2a、12C2b,较大第二相粒子形貌上呈不规则，但是它位于晶界处，从颜色上来看，颜色灰度不均匀，能谱成分分析结果表明为复合夹杂，

颜色较灰为(图12C2a 能谱)钛的硫化物和氮化物复合夹杂，而颜色较深的(图12C2b能谱)为钛铝的碳化物、氮化物复合夹杂。通过对比图片可以得出增加碳不改变较大第二相粒子位于晶

界的分布位置，但是会改变第二相粒子的类型，容易形成复合夹杂。

上一篇：23、不同碳含量对BTC1冷轧搪瓷钢板组织性能的影响下一篇：25、不同碳含量对BTC1冷轧搪瓷钢板组织性能的影响

跟此产品相关的产品 MORE+

点击此处复制微信： 18917698969

点击此处拨打电话：18964509875

点击此处拨打电话：13917996526

点击此处拨打电话：18917698969

24、不同碳含量对BTC1冷轧搪瓷钢板组织性能的影响

跟此产品相关的产品 MORE+

搪瓷钢板

杀菌搪瓷钢板

抗菌板

杀菌板
